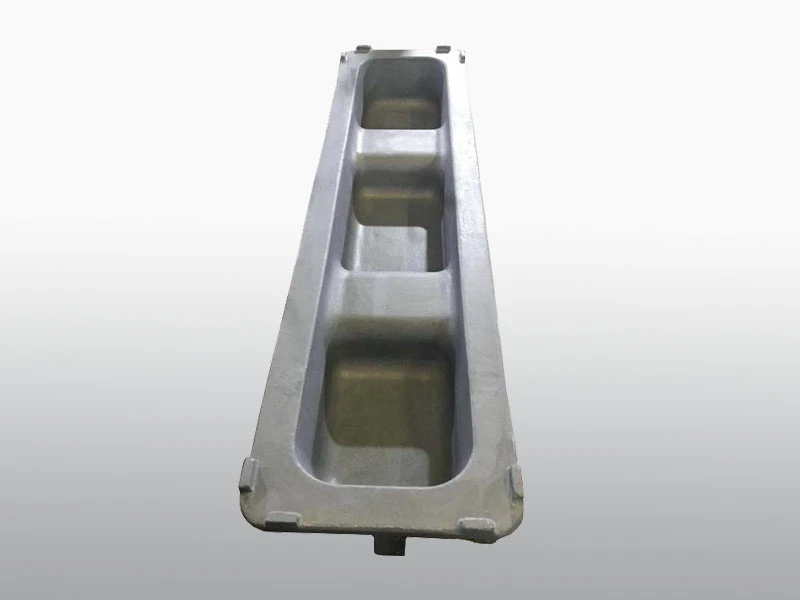

7-9kg lítil hleifamóteru venjulega gerðar úr háhitaþolnum efnum, svo sem grafít, stáli, steypujárni osfrv. Þeir eru venjulega notaðir til að steypa litla málmhleifa, tilraunasteypu osfrv. Þess vegna er val á réttu hleifamótum lykillinn að því að ná nákvæmum og stöðugum steypa skilar sér í málmvinnslu.
Hverjar eru dæmigerðar stærðir 7-9kg hleifamóta?
Lítil 7-9kgs hleifamót hafa venjulega eftirfarandi stærðir:
Lengd:10-12 tommur (250-300mm). Lengd mótsins verður að vera nægjanleg til að rúma þá stærð sem óskað er eftir á sama tíma og það gefur nægilegt viðbótarpláss fyrir sprautu- og hlaupakerfið.
Breidd:3-4 tommur (75-100mm). Breiddin ræðst af æskilegri hleifabreidd og rýmisþörf fyrir hlaupakerfið.
Hæð:2-3 tommur (50-75mm). Hæð mótsins ætti að vera nægjanleg til að þvinga málmrúmmálið sem búist er við fyrir hleifinn, að teknu tilliti til eðlilegs rýrnunarhraða við sementingu.
Þessar stærðir veita viðeigandi stærð formhols til að steypa flestar málmblöndur í 7-9kg hleifar. Rétthyrnd form eru algeng vegna skilvirkra stöflun- og flutningseiginleika. Þrátt fyrir það er einnig hægt að nota önnur lítil form form með því að treysta á tiltekna notkun og forsendur.
Hvernig er hleðslugeta og stærð reiknuð út?
Að reikna út afkastagetu og stærð á7-9kgs lítil hleifamótfelur í sér nokkra lykilþætti:
◆ Tegund og þéttleiki hleifarblendi:Þéttleiki málmblöndunnar hefur áhrif á nauðsynlegt rúmmál moldholsins. Málblöndur með hærri þéttleika munu þurfa minna rúmmál til að ná markmiðsþyngd hleifarinnar.
◆ Markþyngd hleifsins:Hin fullkomna álag á hleifinn, fyrir þessar aðstæður, 7-9kg, er brýn mörk við ákvörðun mótastærð og takmörk.
◆ Rýrnunarstuðull:Hver samsetning hefur sérstakan rýrnunarstuðul sem ætti að hafa í huga við vörpun. Algengt er að rýrnunarbreytu upp á 5-8% sé notuð til að tákna minnkun á rúmmáli við sementingu.
◆ Hönnunarhlutföll:Skipulagshugleiðingar, til dæmis, hlutföll jafnt á milli breidd og lengdar eru mikilvæg til að tryggja traustleika og mótunarhæfni hleifarinnar. Þessi hlutföll hjálpa til við að ákveða almenna lögun og þætti mótsins.
◆ Staðlaðar hleifastærðir:Óskir viðskiptavina fyrir staðlaðar múrsteinastærðir geta einnig haft áhrif á hönnun moldholsins.
Með því að taka tillit til þessara þátta er hægt að reikna út stærð mygluholsins nákvæmlega til að framleiða hleifar innan æskilegs þyngdarbils sem er 7-9kg eftir að hafa rýrnað. Hermihugbúnaður er almennt notaður til að hámarka hönnun og getu hleifamótsins, sem tryggir skilvirka og skilvirka steypuferla.
Hver eru lykilatriði í mótahönnun?
Að hanna áhrifaríkt7-9kgs lítil hleifamótfelur í sér að huga að ýmsum lykilþáttum til að tryggja hámarksafköst og gæða steypu:
◆ Stærð holrúms:Mótholið ætti að vera hannað til að binda fullkomna getu hleifarinnar, með hliðsjón af breytum, td amalgamgerð, þyngd og rýrnunarhraða. Einnig ætti að uppfæra stærð holrúmsins fyrir skilvirka nýtingu efna og takmarka sóun.
◆ Mjókkandi eða uppkastshorn:Nauðsynlegt er að hafa mjóknunar- eða dráttarhorn í hönnun mótsins til að auðvelda fjarlægingu á storknuðu hleifinni án þess að valda skemmdum á mótinu eða hleifnum sjálfum. Hornið ætti að vera vandlega valið til að jafnvægi sé auðvelt að fjarlægja með því að lágmarka galla í lögun hleifarinnar.
◆ Hefðbundin lúgamynstur:Með því að setja inn hefðbundið mynstrum á moldbotnana er auðveldari meðhöndlun og flutning á hleifunum þegar þau eru steypt og storknuð. Valmynstrið ætti að velja út frá æskilegri meðhöndlunaraðferð og kröfum eftir ferla sem munu nota hleifarnar.
◆ Sterk smíði:Mótið ætti að þróa af krafti til að þola álagið og hlýja kvíða sem upplifað er meðan á varpkerfinu stendur, sem tryggir líftíma og stöðuga framkvæmd. Efnisvalið og uppsetningin ætti að hugsa um eðlilegar vélrænar byrðar, hitastigshorn og hlýja framlengingareiginleika mótsins.
◆ Rétt húðun:Með því að setja hæfilega þekju á moldflötina kemur í veg fyrir að efnasambandið haldist, tryggir slétt losun hleifar og fylgir eðli moldsins til lengri tíma litið. Val á húðun ætti að byggjast á málmblöndunni sem verið er að steypa og hita- og þrýstingsskilyrði sem verða fyrir við steypu.
◆ Kæliákvæði:Að innleiða kæliákvæði eins og loftgap eða kælilínur innan mótshönnunarinnar hjálpar til við að stjórna storknunarferlinu og stjórna hitadreifingunni fyrir samræmda hleifagæði. Kælikerfishönnunin ætti að hámarka kælihraða og lágmarka varmahalla til að draga úr hættu á göllum í hleifabyggingunni.
◆ Vélræn mótunargeta:Að hafa vélknúna mótunargetu bætir skilvirkni og skilvirkni í útvarpskerfinu, miðað við stöðuga og nákvæma mótun hleifa. Hönnun sjálfvirknikerfisins ætti að vera fínstillt til að draga úr lotutíma, lágmarka ruslhraða og bæta öryggi.
Með því að hafa tilhneigingu til þessara mikilvægu hugleiðinga í mygluáætlun geta framleiðendur hagrætt hleifamótunum sínum til að búa til hágæða hleifar á áreiðanlegan hátt sem uppfylla nauðsynlegar upplýsingar um leið og þeir tryggja færni og áreiðanleika í útvarpskerfinu.
Hvaða stýringar eru notaðar í hleifasteypu?
Í hleifasteypuferlinu af7-9kgs lítil hleifamót, nokkrar stýringar eru notaðar til að tryggja bæði getu og gæði:
◢ Hita- og efnafræðistýring:Hitastiginu og vísindum fljótandi efnisins er stjórnað af festu til að halda í við hina fullkomnu eiginleika samsettsins. Þetta eftirlit er mikilvægt til að ná stöðugum gæðum og eiginleikum hleifarinnar.
◢ Nákvæm hellakerfi:Sjálfvirk hellakerfi eru notuð til að dreifa bráðna málminum jafnt í mótin. Þessi kerfi tryggja nákvæma og stjórnaða upphellingu, sem lágmarkar breytingar á þyngd og lögun hleifanna.
◢ Sjálfvirk mótun meðhöndlun:Sjálfvirk færibönd eða vélfærakerfi eru notuð til að setja inn og fjarlægja mót úr hjólinu. Þessi tölvuvæðing uppfærir færni og dregur úr fjárhættuspili mannlegra mistaka við að sjá um hringrásina.
◢ Forritaðar kæliraðir:Hvert álfelgur hefur sérstakar kælikröfur til að ná tilætluðum storknunarhraða og uppbyggingu. Fylgst er með forrituðum kælingarröðum til að stjórna kæliferlinu og tryggja einsleitni og samkvæmni í storknuðu hleifunum.
◢ Tæknilýsing:Afmótun, aðferðin sem felst í því að fjarlægja settar hleifar úr mótunum, fylgir alvarlegum hlutum til að koma í veg fyrir brenglun eða skaða á hleifunum. Réttar aðferðir við að fjarlægja mold hjálpa til við að viðhalda lögun og heilleika hleifanna.
◢ Vélfæraútdráttur:Vélrænir armar eru oft notaðir til að losa storknuð hleifar hratt og á skilvirkan hátt úr mótunum. Vélrænar rammar tryggja nákvæma og áreiðanlega útdrátt, sem dregur úr fjárhættuspili á skaða eða röskun meðan á rýmingarferlinu stendur.
◢ Skoðun sjónkerfis:Sjónkerfi eru notuð til að skoða stærð hvers hleifs og yfirborðsgæði. Þessi kerfi nota myndavélar og reiknirit til að sannreyna að hleifarnar uppfylli tilgreind vikmörk og gæðastaðla.
Með því að innleiða þessar stýringar geta sjálfvirkir steypuaðferðir náð hámarksgetu og einsleitni, sem tryggir stöðuga framleiðslu á hágæða hleifum sem uppfylla kröfur viðskiptavina.
Niðurstaða
Fyrir7-9kgs lítil hleifamót, mótastærðir í kringum 10x4x2 tommur eru dæmigerðar til að ná markmiðsgetu þegar litið er á málmblöndur, rýrnunarhlutfall og hönnunarhlutföll. Stærð er hönnuð út frá álblöndunni, þyngdarmarkmiðum og vinnslukröfum. Með fínstilltum mótum og stýrðri steypu geta steypur á skilvirkan hátt framleitt hleifar af réttri stærð. Nánari upplýsingar hafðu samband við okkur átech@huan-tai.org.
Heimildir
1. ASM Handbook, Vol 15: Casting (2008).
2. Beeley, P. (2001) Steyputækni. Butterworth-Heinemann.
3. Dantzig, J. & Rappaz, M. (2009). Storknun. EPFL Press.
4. Jones, D. & Bhadeshia, H. (1997). Málmsteypa. Encyclopedia of Advanced Materials, 2, 1174-1182.
5. Rao, PN (2006). Framleiðslutækni - steypa, mótun og suðu. Tata McGraw Hill.
